厚度選型需建立在水壓、地質、結構變形量三維評估基礎上，核心遵循 “水壓越高、變形越大、厚度越厚” 原則。根據行業實踐，低水壓（≤0.5MPa，如地下室后澆帶）工程選 1.0-1.5mm；中水壓（0.5-2.0MPa，如小型水庫壩體）需 1.5-2.0mm；高水壓（≥2.0MPa，如水電站廠房接縫）則需 2.0-3.0mm。地質條件同樣關鍵：軟土地基沉降量可達 50mm，需選≥2.0mm 的軟態（M 態）銅片，其延伸率≥30%，能隨沉降同步拉伸；巖基沉降量僅 20mm 左右，1.5mm 半硬態（Y2 態）銅

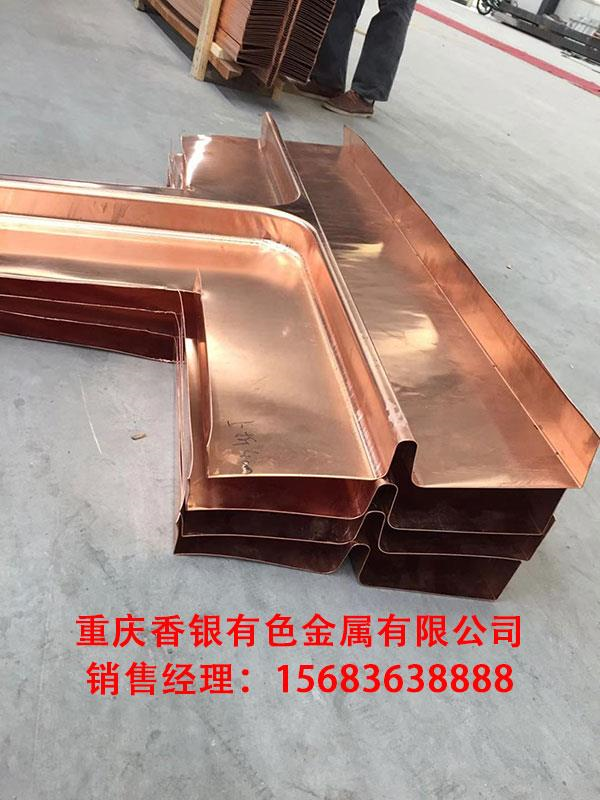

U 型止水銅片的結構適配性核心體現在對伸縮縫變形的高效吸收，其設計原理是通過 “凹槽緩沖 + 彈性填充” 雙重作用應對位移。U 型凹槽的深度通常為 20-50mm，寬度 15-30mm，施工時凹槽內填充瀝青柱或遇水膨脹橡膠，當伸縮縫因溫度變化（如夏季熱脹、冬季冷縮）或地基沉降產生位移時，U 型結構可通過自身的拉伸、壓縮形變吸收應力，同時填充材料會隨結構變形同步伸縮，封堵縫隙避免滲漏。其適用場景廣泛，在水利大壩橫縫（沉降量 20-30mm）中，可抵御水壓沖擊并適應壩體沉降；在地下隧洞環向縫（溫度變形 ±10

銅止水帶的寬度需結合工程接縫設計、水壓大小、混凝土澆筑厚度及防滲等級綜合考量，確保能完整覆蓋接縫兩側并與混凝土緊密結合，避免出現防滲盲區。首先，要保證覆蓋接縫兩側的足夠范圍，通常寬度需比混凝土澆筑厚度寬 10-20cm，比如澆筑厚度 30cm 的壩體橫縫，銅止水帶寬度需不小于 50cm，這樣能避免因澆筑過程中的微小偏差導致接縫未被覆蓋；其次，水壓大小直接影響寬度選擇，低水壓（＜0.3MPa）的工程可選用 20-30cm 寬的止水帶，高水壓（＞1.0MPa）的工程則需 40-50cm 寬，通過增加滲水路勁來

延伸率反映銅片的塑性變形能力，是判斷其能否適應結構變形的關鍵指標，直接影響防滲效果與使用壽命。延伸率高的銅片（如軟態≥30%），能承受較大拉伸變形而不斷裂，可適應軟土地基沉降、溫度伸縮等場景；若延伸率不足（如＜15%），結構變形稍大（如 10mm 沉降）即易脆斷，失去止水功能。不同工程對延伸率要求不同：軟土地基需≥25%，巖基工程≥15%，凍融環境≥18%。延伸率檢測需按 GB/T 228.1，用引伸計測量標距 50mm 的試樣變形，結果需符合設計要求。某工程誤用延伸率 10% 的銅片，壩體沉降 12mm

紫銅止水和止水銅片屬于同一類產品的不同稱謂，行業內常根據材質特性與使用習慣區分叫法。前者因采用的紫銅原材料表面會自然形成一層氧化銅保護膜，外觀呈現淡紫色而得名，除此之外，這類產品還可能被稱為銅止水、止水銅板等。其制作原料多為高純度紫銅，常見的如 T2、T3 牌號，銅含量普遍在 99.7% 以上，加工成型后具備良好的柔韌性。在實際應用中，它主要用于水利工程的接縫防滲，像大壩的伸縮縫、隧洞的沉降縫以及船閘的基礎接縫等關鍵部位，都能依靠自身的柔韌性適應結構變形，有效阻擋水分滲漏，保障工程的防水效果。

銅止水之所以能適配綠色建筑的核心需求，關鍵在于其三大核心優勢與 “低碳、循環、長效” 的綠色理念高度契合。首先是高可回收性，銅作為優質金屬材料，回收利用率接近 100%，且回收過程能耗僅為原生銅冶煉的 10% 左右，能大幅減少礦產開采帶來的生態破壞，降低碳排放，完美呼應綠色建筑的資源循環利用要求。其次是低維護成本，銅在使用中會形成致密的銅綠保護膜，可抵御酸堿腐蝕，無需頻繁更換或修補，不僅減少了后期維護的人工與材料消耗，還避免了維護過程中可能產生的環境污染物。最后是超長壽命，銅止水在建筑生命周期內（通常可達

一、良好的密封性能 止水銅片是由純銅材料加工而成，具有良好的壓緊性，能夠在變形之后自動保持密封狀態，防止水和氣體泄漏。與傳統的止水材料相比，止水銅片能夠在高壓、高溫和高質量要求的工程中使用，確保密封效果。 二、高溫可靠性 止水銅片能夠在高溫環境下長時間使用，不會出現膨脹或變形等問題，保持較好的可靠性。同時，止水銅片的導熱性能和機械強度都很好，能夠適應高溫環境下的工作條件。 三、耐腐蝕能力強 由于純銅具有良好的耐腐蝕性，止水銅片能夠在腐蝕性較強的介質中使用，不會被腐蝕。此外，止水銅片的表面經過特殊處理，在使

止水銅片常用原材料為純銅（紫銅）?與銅合金（黃銅）?，是水利、建筑等止水工程的核心基材。 紫銅是最主流選擇，以高純度為顯著特點，僅含微量雜質，因此具備出色的延展性，可冷彎加工成 “U”“V” 等復雜止水結構，同時耐淡水侵蝕能力較強，能適配長期水體環境。 黃銅多為銅鋅合金，部分會添加錫、錳等元素優化性能，其強度高于紫銅，成本相對更低，適合對結構強度有一定要求、腐蝕環境較溫和的場景，但延展性略不及紫銅。 原材料的純度、合金配比，直接決定止水銅片的密封性、加工性與耐久性，是保障工程止水效果的關鍵基礎。

紫銅止水和銅止水均是工程中用于阻斷水流滲漏的止水構件，二者為從屬關系：銅止水是廣義范疇，指以銅及銅合金（如純紫銅、黃銅、青銅等）為基材加工而成的止水產品，可根據工程需求選擇不同銅材質；紫銅止水是銅止水的核心細分類型，特指以含銅量≥99.9% 的 T2 純紫銅為原料制成的止水構件，其因高耐腐蝕性（pH 5-10 環境中年腐蝕率＜0.005mm）、優異延展性（延伸率≥30%）和抗老化性，更適用于大壩、隧道等長期高濕度、高要求的關鍵工程，而銅止水范疇內的其他合金銅止水（如含鎳、鐵的合金銅）則因成本較低，多用于荷

1：延展性強，適應變形：紫銅延伸率≥30%，能隨接縫拉伸、壓縮而變形，始終貼合縫隙，不會因結構位移而開裂。 2：耐腐蝕，壽命長：紫銅在潮濕環境中會形成致密氧化膜（Cu?O），耐弱酸、弱堿和水腐蝕，鹽霧試驗中年腐蝕速率≤0.008mm，可保證 50 年以上有效防滲。:3：密封性好，易加工：可加工成 W 型、U 型、V 型等截面（增強與混凝土的咬合力），焊接后形成連續整體，無滲漏斷點。
